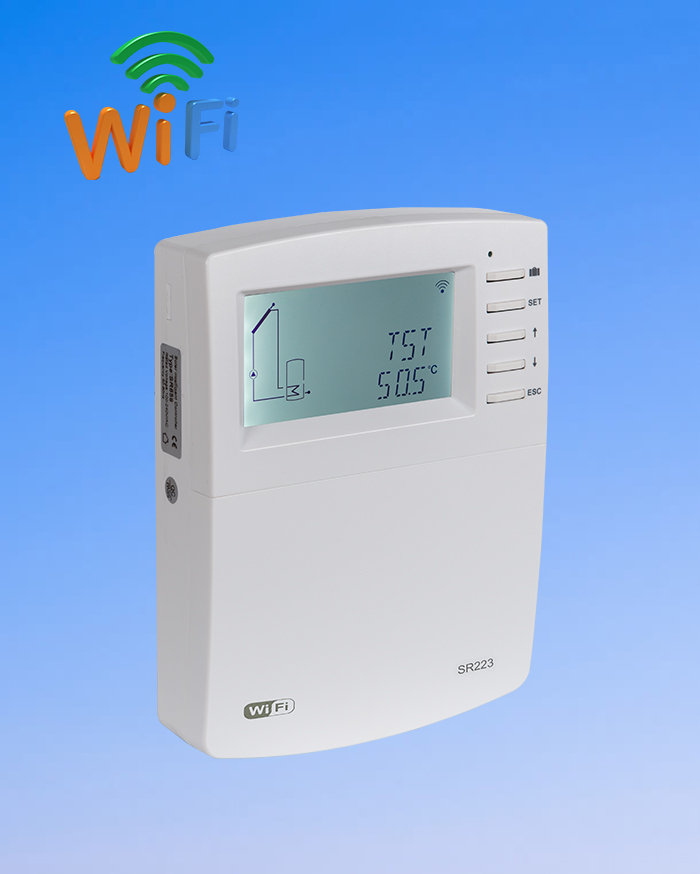

产品说明：
?LCD大屏幕显示屏
?5个继电器输出
?1个低压继电器输出用于锅炉开关控制
?7个传感器输入
?1个Grundfos Direct Sensor TM（VFS) 输入
?1个旋叶式电子流量计（FRT）输入
?3个变频PWM输出用于高效泵的转速控制
?数据存储在TF（Micro SD）存储卡上
?7个可选系统
?485通讯接口
?手机APP控制
SR223英文版，无中文版
主要技术指标：
输入信号：2个 PT1000 温度传感器输入
5个NTC10KB=3950温度传感器输入
1个Grundfos Direct Sensor TM（VFS)模拟输入
1个旋叶式电子流量计（FRT）输入
输出信号：3个电磁继电器，最大的开关电流1A
3个半导体继电器，最大的开关电流1A
1个低压继电器（开关信号），锅炉开关控制
3个PWM变频输出（可开关的0-10V)
1个485通讯接口
电源供应：100-240V ~（50-60Hz）
额定脉冲电压：2.5KV
数据：TF（Micro SD）
外壳：塑料ABS
安装：挂墙安装
运行：面板前面5个按压式按钮
保护类别：IP41
保护等级：I
环境温度：-10-40℃
外形尺寸：208mm×158mm×43mm
主要功能：
DATE时间/日期设置
THET定时辅助加热
CIRC用水端循环泵三时段温度控制/水流开关控制/三时段时间控制
SYS（1-7）系统选择
LOAD/LOAD2水箱加热设置
COL/COL2集热器功能
PUMP水泵控制方式
LLOGI水箱加热逻辑
COOL冷却功能
HEATX水箱间热交换功能
RPH采暖回水预热功能
SFB固体燃料炉功能
AH自动调温功能
BEEP蜂鸣器故障报警功能
MAN手动功能
BLPR堵塞保护功能
OTDI 高温杀菌功能
OPARR并列继电器
OHQM热量测量
FS流量计选项及流量监控
UNIT单位转换
WLAN WiFi模块联网配置功能
RST复位
PASS密码设置
假日功能
屏幕保护
故障保护
故障诊断

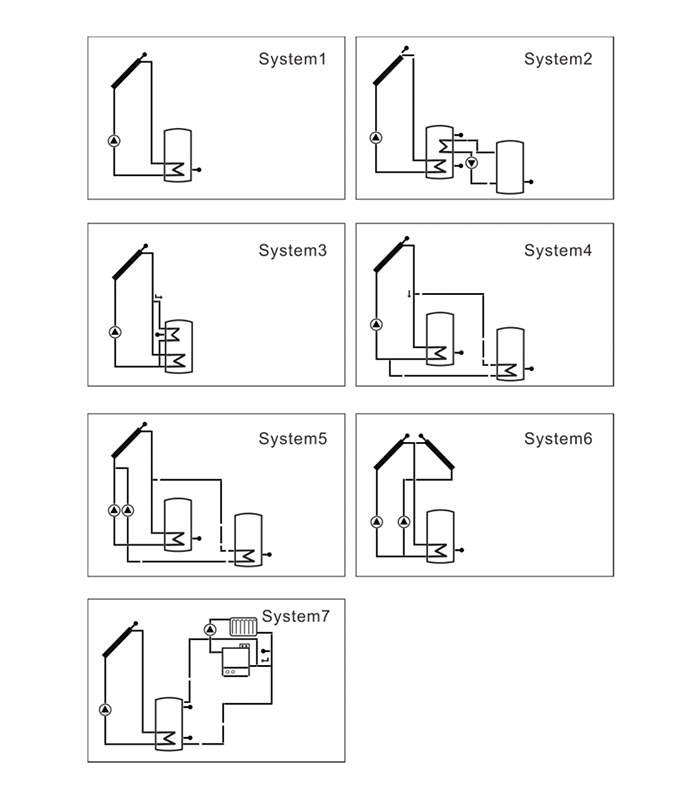

安装系统图：
